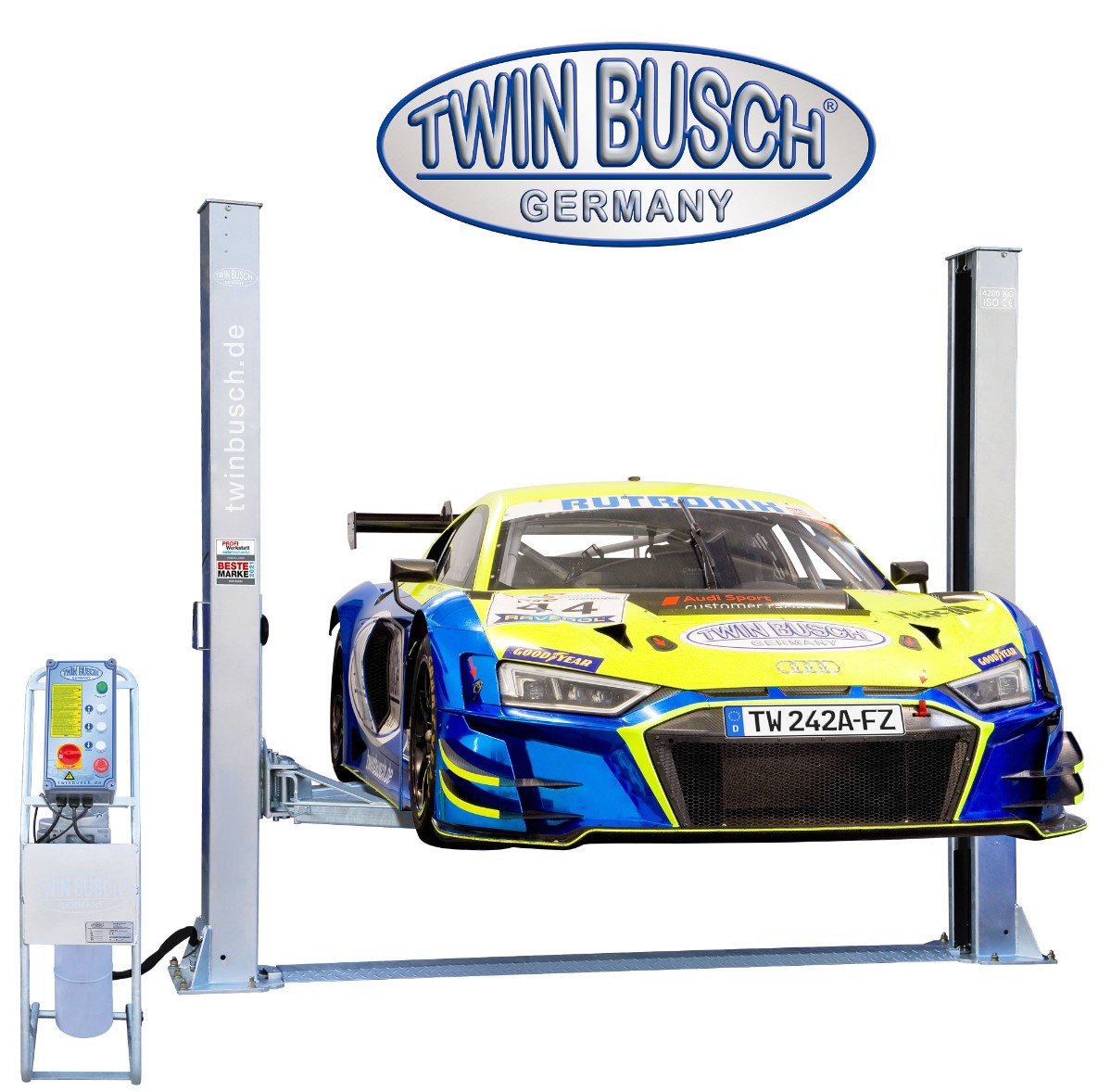

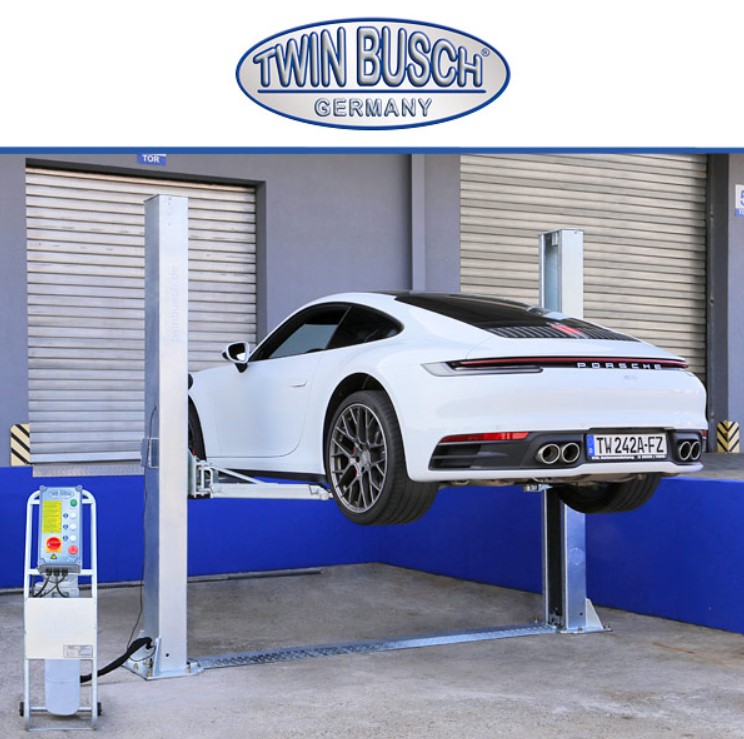

Le pupitre de commande est dissociable de la colonne au moyen d’un raccord rapide. De ce fait, il peut être rangé à l’abri des intempéries en intérieur. Le pont TW242A-FZ dispose de tampons de levage réglables et une embase au sol réduite (seulement 35 mm). Avec le pont TW242A-FZ, vous pouvez soulever tout type de véhicule de la Smart jusqu’au petit utilitaire.
Caractéristiques
- Conception de qualité supérieure avec certificat CE
- Selon norme ISO 9001
- Crémaillère de sécurité mécanique
- Profilé des colonnes de qualité supérieure
- 2 vérins hydrauliques permettant une utilisation sécurisée et de qualité

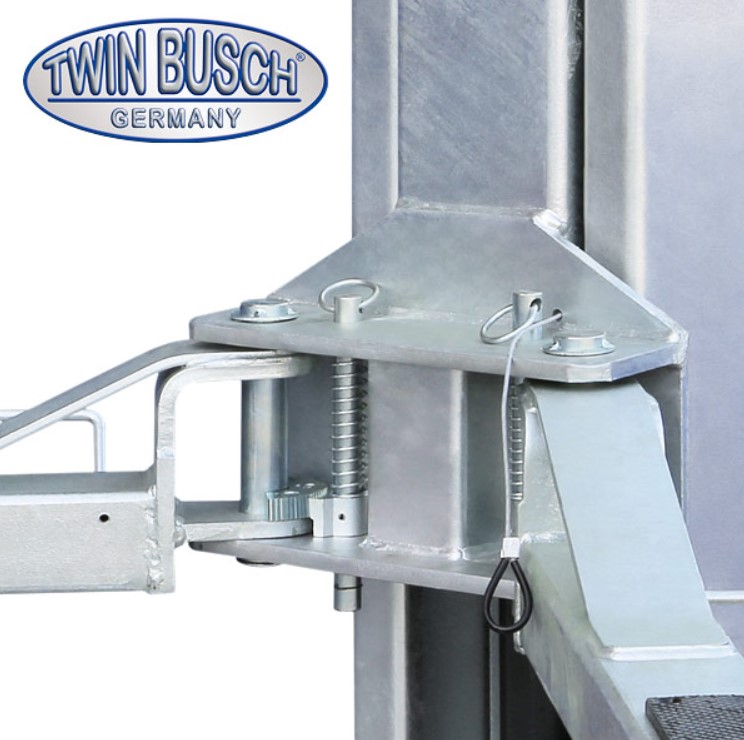

- Déverrouillage automatique des bras de levage au sol
- Synchronisation des chariots de levage au moyen de câbles d’acier
- Déverrouillage manuel des crans de sécurité

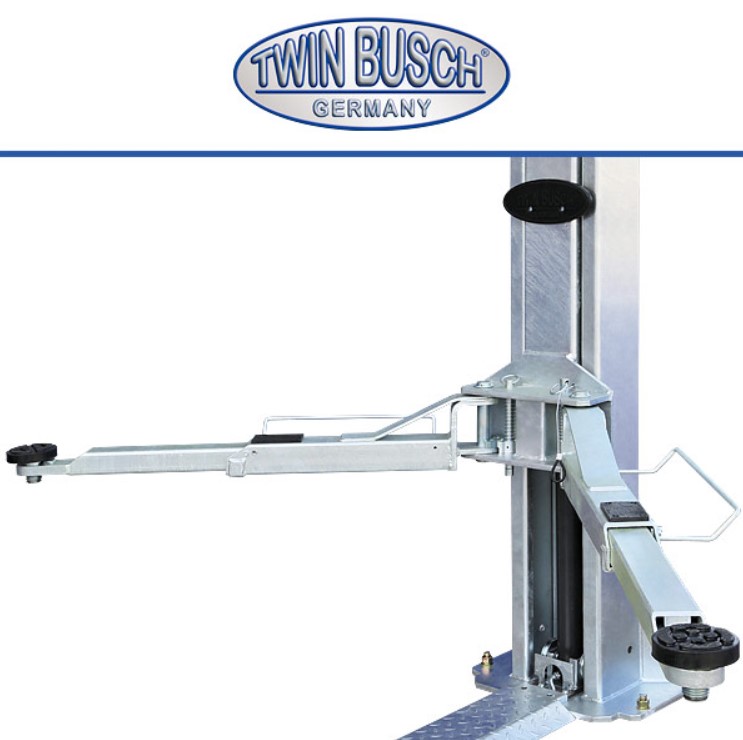

- Bras de levage télescopiques

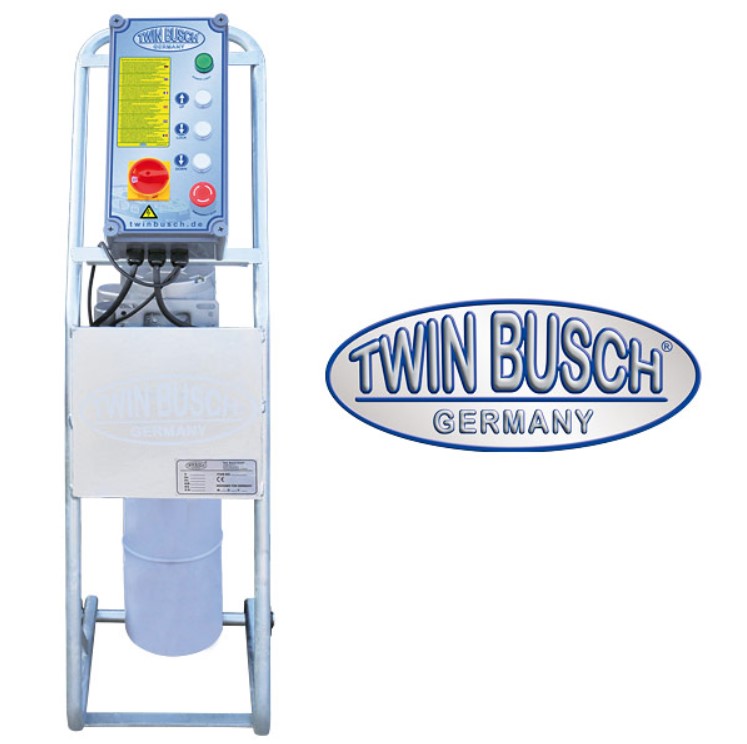

- Pupitre de commande séparé et dissociable du pont
Données techniques
- Capacité de levage: 4,2 T
- Hauteur de levage: 1900 mm/Ad 2050
- Hauteur de rotation: 96 mm
- Durée de montée / descente: 45/30 sec.
- Tension électrique: 230 V monophasé
- Puissance: 2,2 kW / 16 A
- Poids env.: 600 kg

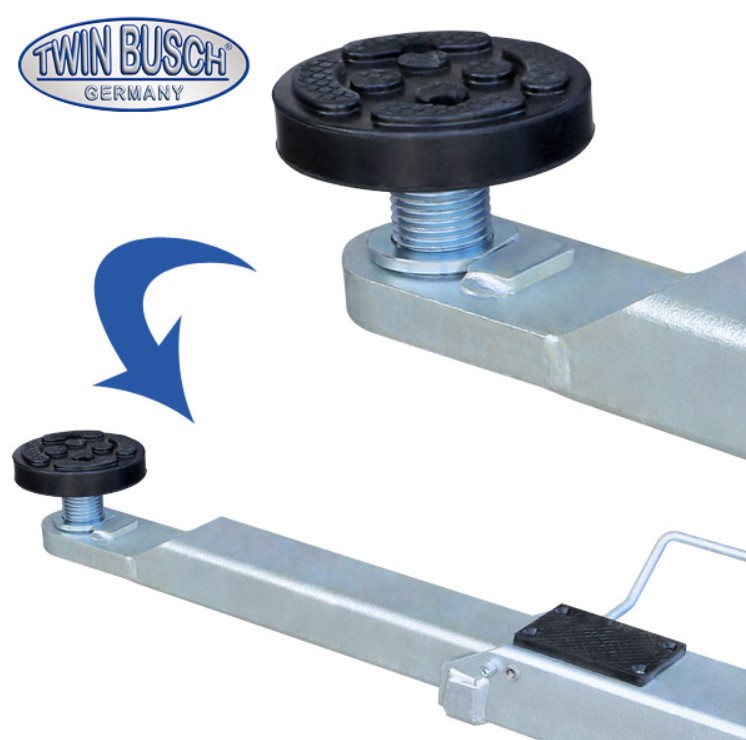

- Hauteur de levage (Tampon de levage vissé): 1900 mm
- Hauteur de levage (Tampon de levage dévissé): 1940 mm
- Hauteur de levage (Adaptateur + tampon de levage): 2040 mm
- Déverrouillage des crans de sécurité: Manuel
- Tampon de levage: 1 niveau
- Extension de tampon de levagepour utilitaires: optional
- Peinture par poudrage époxy: Galvanisé
- Protection des vérins: En option
- Protection de moteur
- Touche ANTI LIFT UP: Aucun
- Une prise de courant directement sur le boitier de commandes: Aucun
- Embase au sol: Oui (35 mm)
- Largeur totale / platine au sol(Sans moteur): 3436 mm
- Hauteur de la colonne: 2824 mm
- Epaisseur de la dalle béton: 200 mm
- Longueur des bras courts (env.): 740 – 1150 mm
- Longueur des bras longs (env.): 890 -1390 mm
- Largeur entre colonnes: 2850 mm
- Hauteur de passage max.–Largeur de passage ma: 2574 mm
Dimensions
Type de véhicules / Empattement
Les véhicules représentés ne constituent qu’une illustration pour faciliter la compréhension des différents empattements et longueurs de véhicules. Il est bien évidemment possible de lever de nombreuses marques et de nombreux modèles de véhicules.
*Les véhicules en illustration ont été levés aux points d’appui préconisés par le constructeurs ou à des points d’appui alternatifs. Pensez à nos adaptateurs spécifiques Twin Busch pour garantir un levage en toute sécurité, étant donné que certains véhicules, en particulier de la classe des utilitaires, ne présentent pas de points d’appui, contrairement à la plupart des voitures particulières. Respectez toujours les préconisations du constructeur. Respectez toujours les instructions de sécurité habituelles au moment du levage ou de la descente du véhicule ainsi que la bonne répartition des masses, la capacité maximale et la notice d’utilisation du pont-élévateur.
Année du véhicule : 2017. Sous réserve de modifications techniques ou d’erreurs éventuelles. Le schéma mis à disposition par Twin Busch France Sàrl est destiné exclusivement à des fins d’information ! Twin Busch France Sàrl décline toute responsabilité quant aux recommandations sur ce schéma.
